在自动化产线、起重机、立体仓库等场景中，激光测距传感器常被用于安全防护——当物体进入危险区域，立即停机！但很多工程师在集成时犯了一个致命错误：用普通模拟量或通信接口（如RS485）将距离值传给PLC，再由PLC程序判断是否触发停机。

听起来合理？
但在功能安全标准（如ISO 13849、IEC 62061）下，这种做法可能不被认可，甚至存在法律风险！

今天，我们就来厘清：
✅ 什么是真正的“安全回路”？
✅ 普通激光传感器为何不能直接用于安全控制？
✅ 如何正确将激光测距接入PLC安全系统？
✅ 西曼传感器如何助力合规、可靠的安全方案？

一、普通控制回路 vs 安全控制回路：本质区别

⚠️ 关键原则：安全功能不能依赖软件逻辑或通信协议！
因为程序可能卡死、通信可能中断、CPU可能过载——而安全必须“物理级可靠”。

二、为什么普通激光测距传感器不能直接用于安全回路？

大多数工业激光测距传感器属于标准功能器件，存在以下风险：

• ❌ 无安全相关认证（如SIL2、PLd）

• ❌ 输出信号非安全型（如TTL电平易受干扰）

• ❌ 无自诊断功能（无法检测内部故障）

• ❌ 通信延迟不可控（RS485/Modbus非实时）

📌 举例：
某AGV用RS485激光传感器测距，PLC每100ms读一次数据。若在此期间传感器死机，PLC仍按上次数据运行——碰撞风险极高！

三、正确方案：三种合规接入方式

✅ 方案一：选用带安全输出的激光传感器（推荐）

部分高端激光传感器已通过功能安全认证，并提供：

• 双通道安全开关量输出（OSSD）

• 内置自诊断（镜头脏污、信号丢失、内部故障报警）

• 符合 PLd / SIL2 等级

🔧 接线方式：
传感器 OSSD 输出 → 安全继电器 → 控制电机接触器断电
整个回路独立于主PLC程序，实现“硬停机”。

📌 适用场景：起重机防撞、机器人工作区防护、高速传送带急停。

西曼推荐：
西曼 SDB系列高精度激光测距传感器 提供2路开关量输出，响应快速，稳定性高，可配合安全继电器构建独立安全回路。如需更高安全等级，请咨询西曼工程师获取专业选型支持。

✅ 方案二：激光测距 + 安全光幕/安全雷达 组合使用

若现有激光传感器无安全认证，可采用“功能+安全”分层设计：

• 激光测距：用于常规避障、定位（非安全功能）

• 安全光幕或安全激光扫描仪：专用于安全区域监控（如SICK microScan3）

💡 优势：成本可控，且满足法规要求。
缺点：需额外安装空间与布线。

西曼推荐：

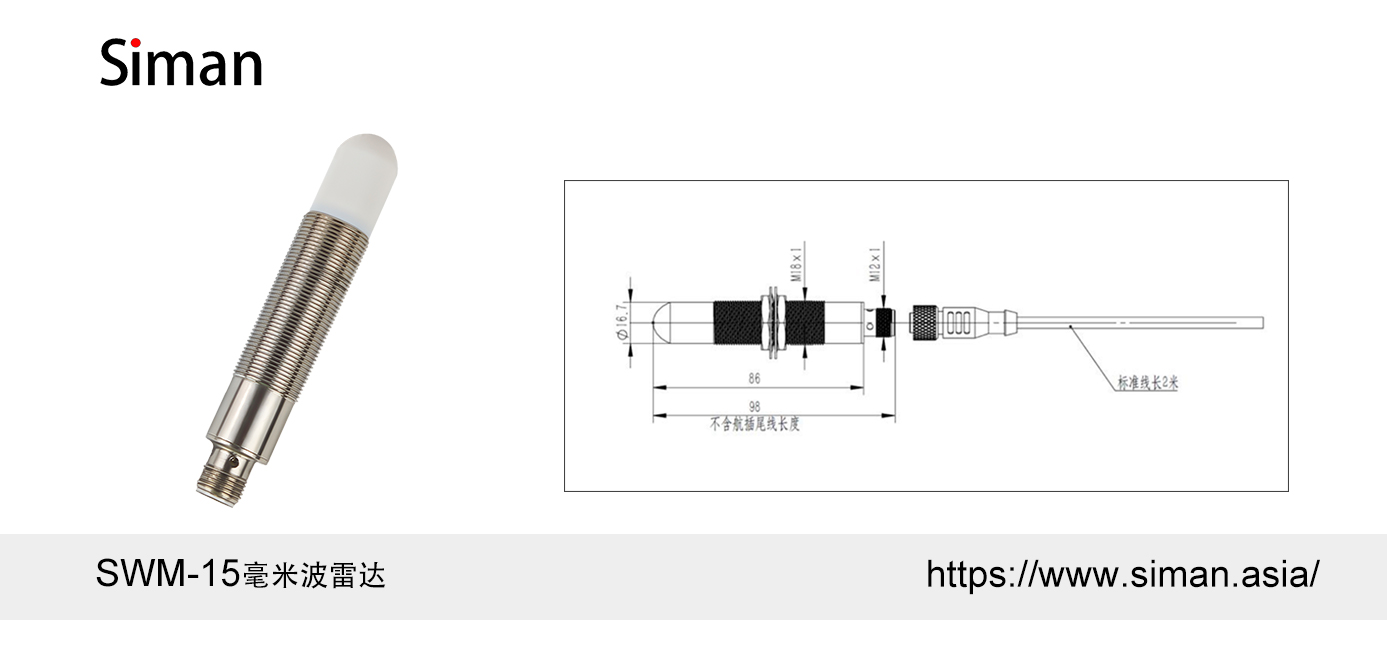

西曼 SMW-15毫米波雷达 抗干扰能力强，测量距离15米，可用于非安全级的避障与监测；同时西曼提供高性能光电开关SPA-04，适合快速有无检测，组合使用更灵活。

✅ 方案三：通过安全PLC处理（高阶方案）

若系统已采用安全PLC（如西门子F-CPU、倍福EL6910）：

1. 使用支持安全通信协议（如PROFIsafe、CIP Safety）的激光传感器

2. 传感器需具备安全认证和安全通信能力

3. 安全PLC直接解析安全距离状态，触发安全停机

🛠️ 此方案适用于高度集成的自动化产线，但成本较高、调试复杂。

西曼推荐：
Siman西曼 SDC系列高精度激光测距传感器 支持RS485/4~20mA/2路开关量，测量精度±1mm，可接入安全PLC系统，配合安全逻辑实现可靠停机。

四、结语：安全不是“能用就行”，而是“必须合规”

在工业4.0时代，智能化不能以牺牲安全性为代价。
激光测距可以很“聪明”，但在安全回路中，它必须足够“老实”——用最可靠的硬件方式，守住最后的安全底线。

📣 如果您正在为起重机械、AGV、机器人工作站设计安全防护系统，
欢迎联系西曼传感功能安全工程师团队
