每天，数亿人乘坐地铁、高铁、有轨电车穿梭于城市与城际之间。在这一庞大系统的背后，安全与精准是不可妥协的底线。传统依赖机械限位、光电开关的方案，正逐步被工业级激光测距传感器取代——它不接触轨道，却能判断列车位置；它不发出警报，却能预防站台事故；它静默运行，却是智能运维的关键一环。

西曼传感技术有限公司（Siman Sensor）提供多种工业级激光测距产品，覆盖SDA、SDB、SDC、SDF等多个系列，具备高精度、宽量程、强环境适应性等特点，已在多个工业场景中验证其可靠性。今天，我们就结合轨道交通行业的实际需求，盘点西曼产品在其中的五大核心应用场景。

一、列车精确停车（ATO对位）——让车门与屏蔽门“严丝合缝”

📍 场景痛点：地铁列车进站需停在±30cm内，否则屏蔽门无法开启。传统依赖“应答器+速度积分”易受轮径磨损、打滑影响。

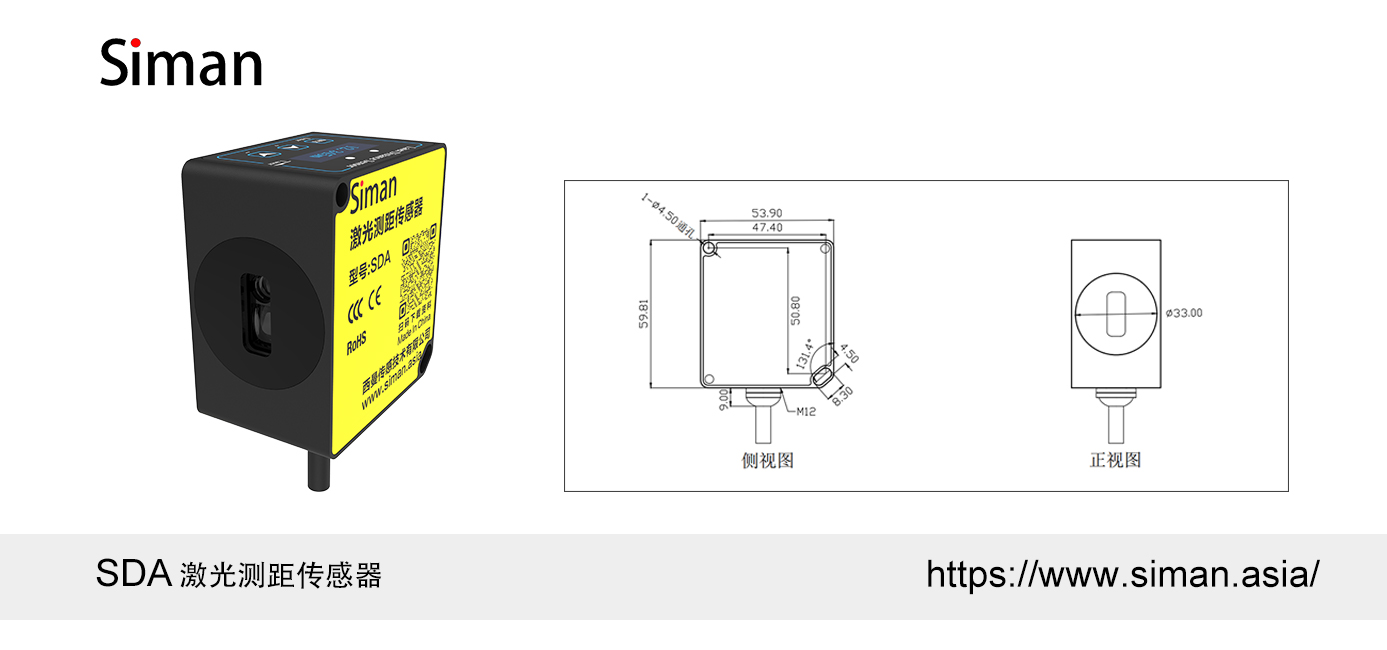

🔧 西曼产品匹配：推荐采用SDA系列高精度激光测距传感器。该系列采用相位差法（iToF），在环境光干扰或低反射率目标下仍能保持优异性能。

✨ 核心产品：SDA激光测距传感器

• 精度：±1mm + D*(1/10000)（高精度版本），远超停车需求

• 量程：0.03...70m，覆盖列车进站全程

• 接口：RS485+4~20mA / 开关量，便于与ATO系统集成

• 响应：频率1~100Hz，满足动态微调需求

• 防护：IP65等级，适应车辆底部复杂环境

• 优势：不依赖轮轨黏着，抗打滑，响应快

二、站台间隙监测——防止乘客跌落轨道

📍 场景痛点：曲线站台或列车偏移时，车门与站台间隙可能>15cm，存在跌落风险。

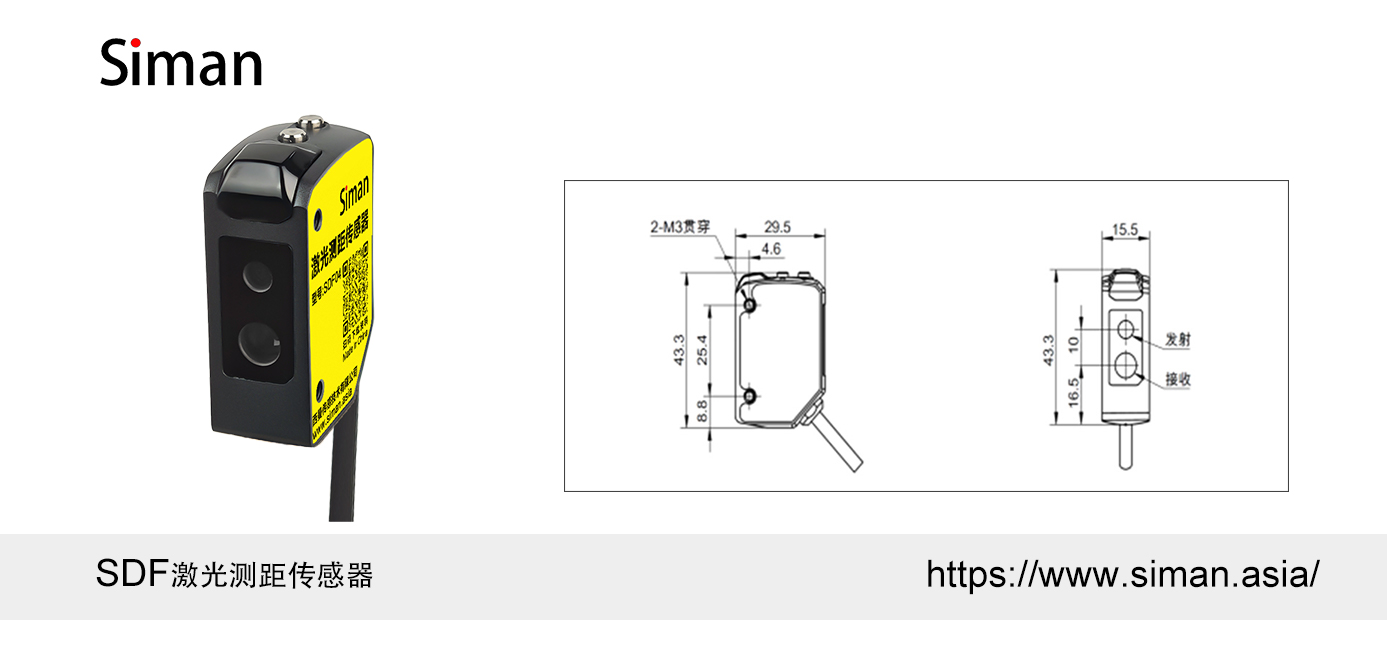

🔧 西曼产品匹配：推荐采用SDF-04微型激光测距传感器。其体积小巧（43.3×29.5×15.5mm），便于嵌入式安装于站台边缘，且具备IP67高防护等级，可有效防尘防水，适应站台踩踏及清洁环境。

✨ 核心产品：SDF-04激光测距传感器

• 量程：0.05...4m（90%反射率），覆盖间隙测量需求

• 精度：±5mm，重复精度5mm，满足安全规范要求

• 接口：NPN+PNP / RS485，可联动广播或CCTV系统

• 频率：1Hz~1kHz（默认100Hz），响应快速

• 抗光性：5KLux环境光抵抗力，适应站台光照变化

💡 应用拓展：可结合多点部署，实现前/中/后同步监测。

三、车辆段限界检测——守护检修作业安全

📍 场景痛点：列车进出检修库时，若车身突出物超出建筑限界，可能撞坏设备。

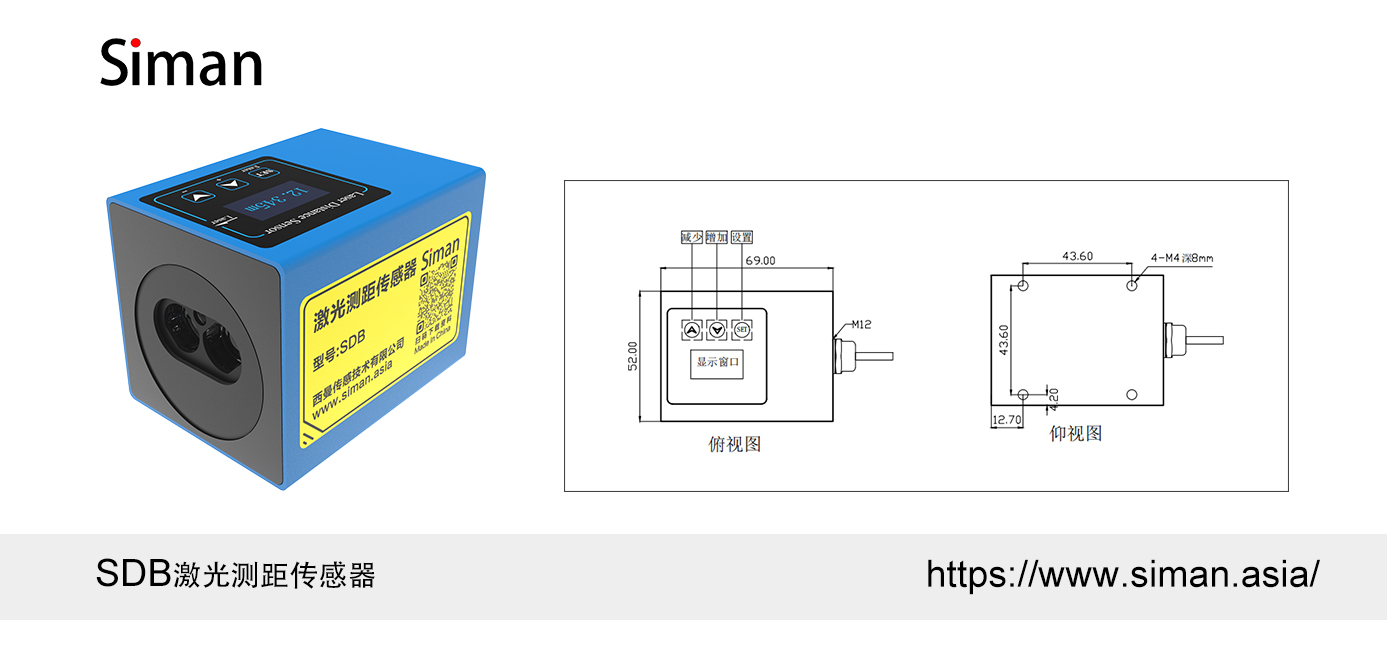

🔧 西曼产品匹配：推荐采用SDB系列高精度激光测距传感器，部署于库门两侧，利用其高频率特性构建动态轮廓扫描。

✨ 核心产品：SDB系列激光测距传感器

• 量程：0.05...1500m（SDB-1500），满足不同跨度需求

• 频率：最高20kHz（SDB-50），可实现高速动态扫描

• 精度：±10cm（10m内），1%（10m以外）

• 接口：RS485/4~20mA/2路开关量，支持数据追溯

• 激光：905nm，Class 1人眼安全

• 防护：IP65，适应车辆段多尘环境

✅ 优势：非接触，无磨损，支持≤10km/h动态检测，可接入历史数据分析系统。

四、轨道异物入侵检测（周界防护）——防患于未然

📍 场景痛点：施工遗留工具、动物、塌方碎石等侵入轨道，威胁高速列车安全。

🔧 西曼产品匹配：推荐采用SDB系列长距传感器沿高风险区段架设，形成隐形光墙；或采用SSA-25 2D激光雷达进行区域扫描。

✨ 核心产品：SSA-25 2D激光雷达

• 视场角：360°全方位扫描

• 量程：0.1...25m（90%反射率），适用隧道口、边坡等区域

• 频率：1...25Hz，角度分辨率0.25°@10Hz

• 精度：绝对精度±30mm，重复精度±20mm

• 防护：IP67，抗振动冲击（IEC 60068-2-6/27）

• 功能：支持16组区域设置，4路开关量输出，可联动调度中心

⚠️ 关键要求匹配：SSA-25点云密度高（14.4K@10Hz），抗环境光<120kLux，适用于光照突变场景；SDB系列可选配防尘镜片，适应恶劣天气。

五、受电弓/集电靴状态监测——保障供电连续性

📍 场景痛点：受电弓碳滑板磨损过度或变形，会导致拉弧、断电，甚至刮断接触网。

🔧 西曼产品匹配：推荐采用SDFM系列高频激光测距模组，在轨道旁安装，高速扫描受电弓三维形貌。

✨ 核心产品：SDFM高频激光测距模组（模块级）

• 量程：0.05...50m（SDFM50），0.05...1500m（SDFM长距版）

• 频率：最高10KHz，满足高速列车动态扫描

• 精度：±5cm（10m内），1%（10m以外）

• 接口：UART / IIC，便于接入PHM系统

• 指引光：同轴指引光便于对准安装

• 防护：可根据需求定制封装，适应轨旁环境

📊 价值：实时监测滑板厚度、弓头倾斜，接入故障预测与健康管理系统，实现状态修，降低事故率和维护成本。

六、轨道交通对激光传感器的特殊要求——西曼产品的适应性

根据文档《08：激光测距在轨道交通中的应用.docx》中提到的行业特殊要求，西曼产品具备以下适应性：

📌 说明：西曼产品提供坚实的硬件基础，具体的行业认证（如CRCC、SIL等）需结合项目需求进行系统级验证。我们可提供详细技术参数配合设计选型。

七、结语：安全无小事，毫厘定乾坤

在轨道交通领域，1毫米的误差，可能酿成重大事故；1秒的延迟，可能危及生命。
激光测距的价值，不仅在于“测得准”，更在于“靠得住”——在-40℃的哈尔滨、在45℃的吐鲁番、在潮湿的广州地铁隧道，西曼产品凭借其工业级设计，始终如一地提供可靠数据。

📣 如果您正在参与地铁、高铁、有轨电车或车辆段智能化项目，欢迎联系我们的技术团队。我们可以根据您的具体场景，推荐合适的传感器型号，并提供详细的技术参数与应用支持。
